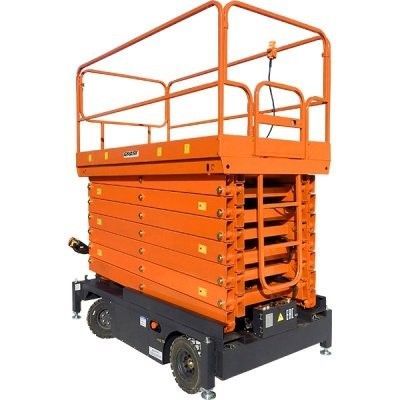

GROST Tower Drive BS 500-14 (16м) с выдвижной платформой

Подъемники работают от сети 220В и от АКБ

Устройства самоходных моделей GROST TOWER представляют собой самоходные сопровождаемые гидравлические подъемники ножничного типа, оснащенные платформой для подъема и опускания грузов и людей с инструментом, сообразно с максимальной высотой подъема и грузоподъемностью.

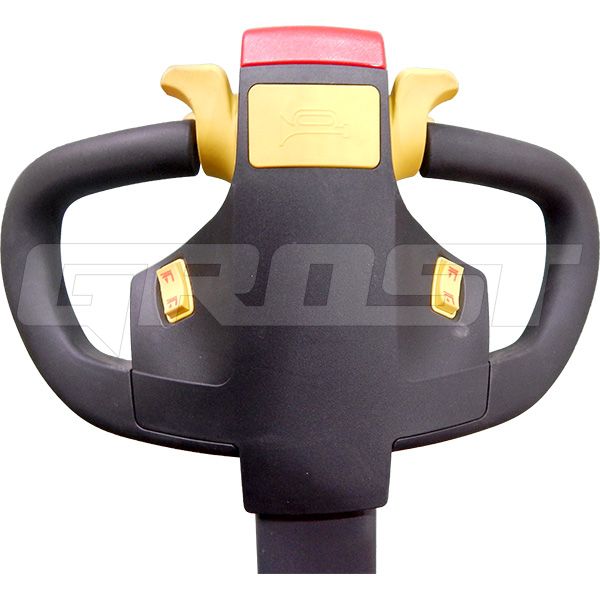

Горизонтальное транспортирование подъемника требует твердых, ровных и гладких полов с уклоном не более 10-15%. Самоходные версии Tower отличаются от несамоходных наличием системы электропривода колес и рукоятки управления (аналогичной сопровождаемым самоходным штабелерам). Данная модификация позволила получить легкость передвижения подъемника без существенных затрат.

Электрическая схема подъемника позволяет использовать для работы сеть 220В.
Зарядка аккумуляторов происходит не через отдельное устройство, как у большинства подъемников, а выполняется посредством эл. цепи встроенной в общую систему.
Таким образом привод подъемника может питаться от сети и от блока аккумуляторных батарей.
Это является большим преимуществом для завершения работ при разряженных аккумуляторах.

Мы рекомендуем использовать функцию питания от сети (при возможности подключения), особенно на подъемниках с большой грузоподъемностью и высотой подъема. При регулярном использовании сети значительно увеличивается срок службы АКБ, в сравнения с подъемниками, работающими только от АКБ.

Основные преимущества:

• Возможность использования от сети 220В

• Подъемник имеет выдвижную секцию платформы оператора, которая позволяет увеличить платформу на 800мм в длину, что является значитчительным преимуществом при проведении определенных работ на подъемнике.

• Оснащены функцией электропривода, что обеспечивает легкость перемещения тяжелого подъемника и высокую маневренность в узких пространствах.

• Работают от тяговых аккумуляторов (АКБ), которые обеспечивают автономную работу подъемников на срок 6-8 часов.

• Трансформаторная схема зарядки обеспечивает возможность непрерывной работы, так как подъемник может работать в процессе зарядки.

• Простое понятное устройство и эксплуатация.

• Два пульта управления.

• Предпродажная подготовка подъемника.

Подъемник полностью соответствует требованиям ЕAС по технической безопасности и удобству эксплуатации и изготовлен в соответствии с Федеральными нормами и правилами в
области промышленной безопасности «Правила безопасности опасных производственных объектов, на которых используются подъемные сооружения», ТР ТС 010/2011 О безопасности машин и оборудования.

Масляный насос, работающий от электромотора, подает масло под высоким давлением через клапанный блок в подъемный масляный цилиндр, что заставляет платформу медленно подниматься. Рабочее давление может регулироваться сливным клапаном в зависимости от нагрузки во избежание перегрузки или возникновения чрезмерного давления в системе. Для опускания платформы подается питание на электромагнитный клапан, он открывается, и гидравлическое масло под действием силы тяжести платформы поступает в клапанный блок, а затем в бак через регулируемый дроссельный клапан, что заставляет платформу медленно опускаться. В клапане применяется схема баланса давления, его закрытием и открытием может управлять только электромагнит, поэтому колебания нагрузки не будут влиять на стабильность подъема и спуска.

Технические характеристики:

• Время подъема, с: 126

• Высота защитных ограждений (платформы), мм: 1 100

• Высота платформы в нижнем положении, мм: 1 850

• Высота подъема платформы, мм: 14000

• Габаритная высота со сложенными ограждениями, мм: 2 070

• Грузоподъемность (Q) (ном.), кг: 500

• Грузоподъемность выдвижной части платформы, кг: 100

• Диапазон допустимой рабочей температуры воздуха, °С: от -20 до +50

• Длина силового кабеля, м: 5

• Дорожный просвет (H5), мм: 100

• Индикатор разрядки аккумулятора: Да

• Кнопка аварийного отключения: Да

• Колесная база (Y), мм: 1 550

• Макс. преодолеваемый уклон, %: 10

• Максимальная высота в разложенном состоянии, мм: 15 100

• Максимально допустимый рабочий угол наклона, °: 2

• Масса брутто, кг: 3 000

• Масса нетто, кг: 2 980

• Материал передних/задних колес: литая резина

• Мощность двигателя передвижения, кВт: 3,5

• Мощность двигателя подъема, кВт: 3

• Наличие выдвижной платформы: Да

• Напряжение, В: 48

• Общая высота в собранном состоянии, мм: 3 170

• Общая длина в собранном состоянии, мм: 2 500

• Общая ширина в собранном состоянии, мм: 1 400

• Опорная площадь, ДхШ, мм: 2850*2400

• Параметры зарядного устройства, В/А: 48/15

• Рабочая высота, мм: 16 000

• Радиус поворота, мм: 4 200

• Размер (длина) выдвижной части платформы, мм: 800

• Размер задних колес, ДхШ, мм: 430*110

• Размер передних колес, ДхШ, мм: 430*110

• Размер платформы, ДхШ, мм: 2500 (3300)*1250

• Скорость движения с выдвинутой платформой, км/ч: недопускается

• Скорость движения со сложенной платформой, км/ч: 3,5

• Тип аккумулятора: тяговый

• Тип зарядного устройства: встроенное

• Тип питания: АКБ и Сеть

• Транспортировочная высота, мм: 2 070

• Транспортировочная длина, мм: 2 500

• Транспортировочная ширина, мм: 1 250

• Устройство аварийного спуска: есть

• Характеристики аккумулятора, В/Ач: 4*12/100

• Грузоподъемность (Q) (ном.), кг: 500
